मशीनचे वर्णन
लेझर कटिंग ही विविध कटिंग तंत्रज्ञानांपैकी सर्वोत्तम कटिंग पद्धत आहे ज्यामध्ये आज लोकांनी प्रभुत्व मिळवले आहे. लेझर कटिंगचे फायदे आहेत: लहान थर्मल विकृती, उच्च कटिंग अचूकता, कमी आवाज, कोणतेही प्रदूषण नाही, स्वयंचलित कटिंग लक्षात घेणे सोपे आहे, जरी प्रारंभिक गुंतवणूक मोठी आहे ( गैरसोय), परंतु प्रक्रिया खर्च यांत्रिक प्रक्रियेपेक्षा 50% कमी आहे. प्रगत उत्पादन तंत्रज्ञान म्हणून, लेझर कटिंगमध्ये विस्तृत अनुप्रयोग श्रेणी, लवचिक प्रक्रिया, उच्च प्रक्रिया अचूकता, चांगली गुणवत्ता, स्वच्छ उत्पादन प्रक्रिया आणि ऑटोमेशन, लवचिकता, बुद्धिमत्ता आणि उत्पादनाची गुणवत्ता आणि श्रम उत्पादकता सुधारणे हे फायदे आहेत.
मशीन वैशिष्ट्य
1. मशीन एक ओपन वर्कटेबल संरचना, आयात केलेला उच्च-परिशुद्धता ड्युअल-ड्राइव्ह रॅक आणि पिनियन आणि रेखीय मार्गदर्शक रेल, स्थिर ट्रांसमिशन आणि उच्च अचूकतेचा अवलंब करते.
2. बेड आणि मूव्हिंग बीम दोन्ही अविभाज्य वेल्डिंग संरचना स्वीकारतात. बेडवर 600 डिग्री सेल्सिअस तपमानावर उष्णतेवर उपचार केले जातात आणि 12-मीटर गॅन्ट्री मिलिंगद्वारे पूर्ण केले जाते. ते 24 तास भट्टीत थंड केले जाते. एनीलिंग केल्यानंतर, ते खडबडीत केले जाते आणि नंतर कंपन वृद्धत्व उपचारांच्या अधीन केले जाते, ज्यामुळे वेल्डिंग पूर्णपणे काढून टाकता येते आणि प्रक्रिया अनुकूलता, चांगली कडकपणा, उच्च अचूकता, विकृतीशिवाय दीर्घकालीन वापर ठेवू शकते.
3. X, Y आणि Z अक्ष सर्वो मोटर्ससह उच्च अचूकता, उच्च गती, मोठे टॉर्क, मोठे जडत्व, स्थिर आणि टिकाऊ कार्यप्रदर्शनासह फ्रान्समधून आयात केले जातात. संपूर्ण मशीनची उच्च गती आणि प्रवेग सुनिश्चित करा.
4. हे विंडोज ऑपरेटिंग सिस्टीमवर आधारित CYPCUT फायबर लेझर कटिंग मशीनच्या विशेष संख्यात्मक नियंत्रण प्रणालीचा अवलंब करते, आणि लेसर कटिंग कंट्रोलसाठी शक्तिशाली फंक्शन्स, चांगले मॅन-मशीन इंटरफेस आणि साधे ऑपरेशनसह अनेक विशेष फंक्शन मॉड्यूल एकत्रित करते.
5. CYPNEST एक्सपर्ट एडिशन नेस्टिंग सॉफ्टवेअर हे CNC कटिंग मशीनसाठी "पूर्ण-वेळ कटिंग, उच्च-कार्यक्षमता कटिंग आणि उच्च नेस्टिंग रेट कटिंग" चे मुख्य तंत्रज्ञान आहे. प्रभावीपणे सामग्रीची बचत आणि कटिंग कार्यक्षमता सुधारण्यासाठी ही मूलभूत हमी आहे.
6. कटिंग हेड उच्च संवेदन अचूकता, संवेदनशील प्रतिसाद आणि सर्वात स्थिर आणि विश्वासार्ह कामगिरीसह आंतरराष्ट्रीय ख्यातीचे ब्रँड आणि कॅपेसिटिव्ह सेन्सरद्वारे उत्पादित विशेष फायबर लेझर कटिंग हेड्सचा अवलंब करते. 7. जर्मनीतून आयात केलेला उच्च-परिशुद्धता इलेक्ट्रॉनिक नियंत्रित आनुपातिक वाल्व सर्वोत्तम कटिंग प्रभाव प्राप्त करण्यासाठी कटिंग सहाय्यक वायूच्या हवेच्या दाबावर अचूकपणे नियंत्रण ठेवू शकतो.
मशीन घटक

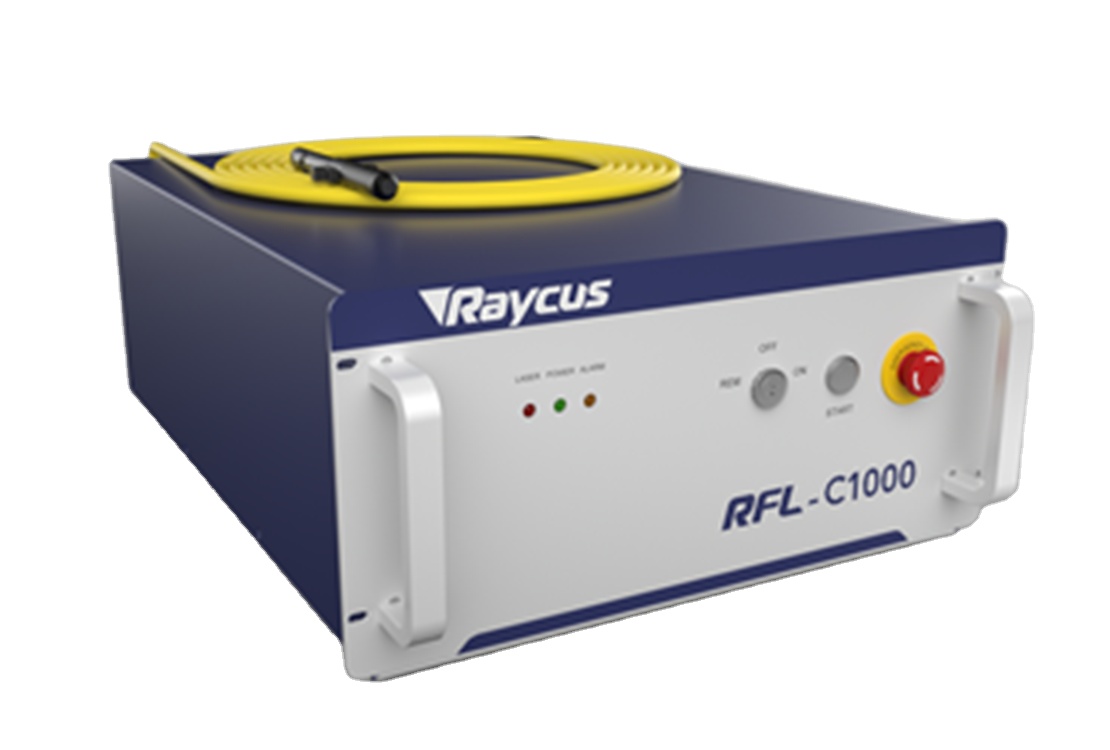

Raycus RFL-C1000 फायबर लेसर स्रोत
• उत्कृष्ट बीम गुणवत्ता (BPP)
• संपूर्ण पॉवर रेंजमध्ये स्थिर BPP
• एक लहान स्थान मिळविण्यासाठी लांब फोकल लांबी वापरा
• इलेक्ट्रो-ऑप्टिकल रूपांतरण कार्यक्षमता>25%
• देखभाल-मुक्त ऑपरेशन
• मॉड्यूलर डिझाइन, "प्लग आणि प्ले"
• लहान आकार आणि सोपे प्रतिष्ठापन
• पंप स्त्रोताचे सेवा आयुष्य >100,000 तास

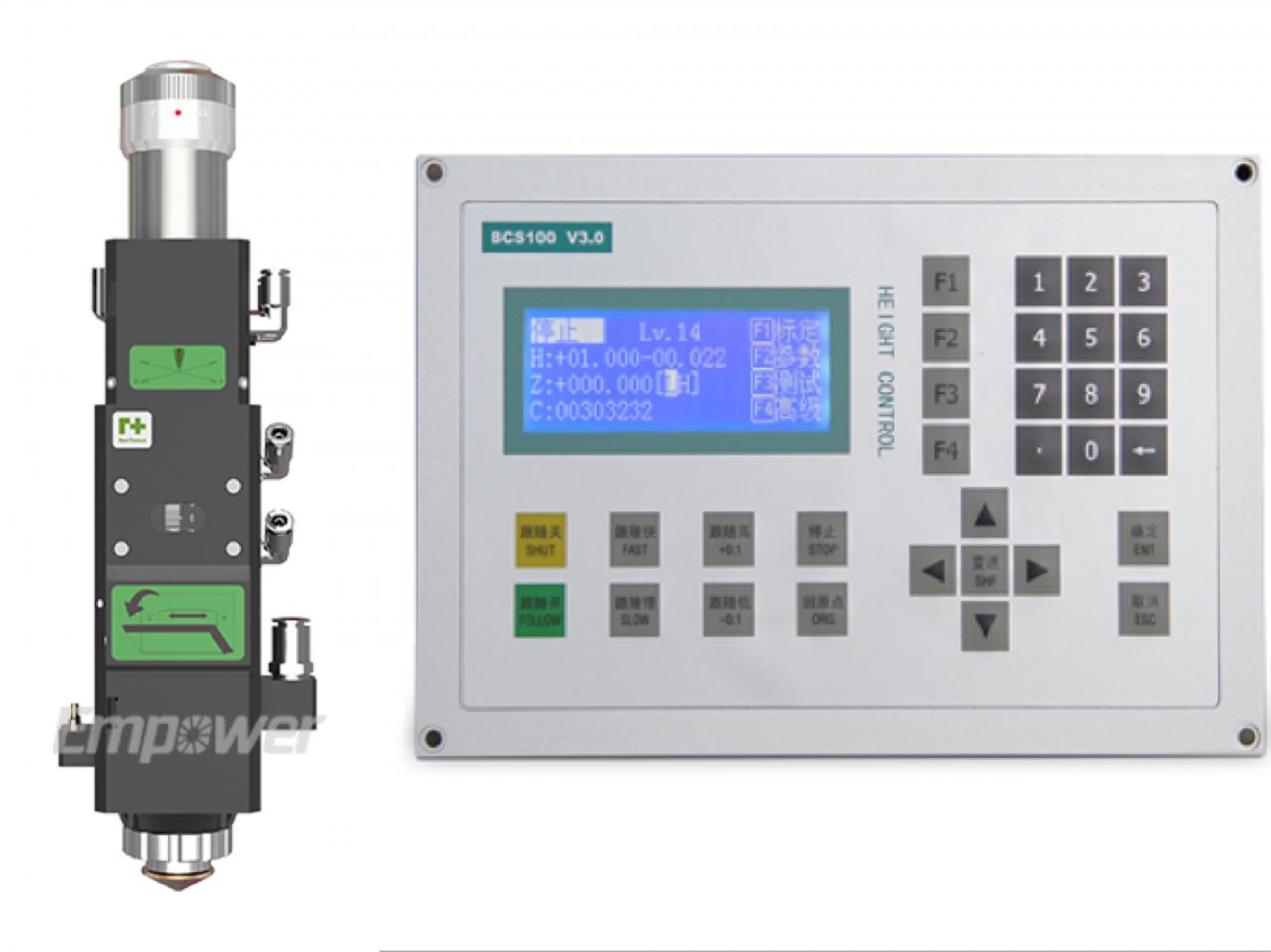

कटिंग डोके आणि उंची नियंत्रक
• कॅपेसिटिव्ह उंची सेन्सिंगसह उपलब्ध.
• तापमान सेन्सर ऑप्टिक्सचे संरक्षण करतात आणि जास्त गरम होण्याची शक्यता कमी करतात.
• फोकस सेट करण्यासाठी 10 मिमी लेन्सची हालचाल.
• कव्हर ग्लासमध्ये जलद आणि सुलभ प्रवेश.
• स्पॉट साइज ऑप्टिमाइझ करण्यासाठी लवचिक डिझाइन.
• गुळगुळीत सहाय्यक वायू प्रवाह.
• कॉम्पॅक्ट, लाइटवेट डिझाइन.

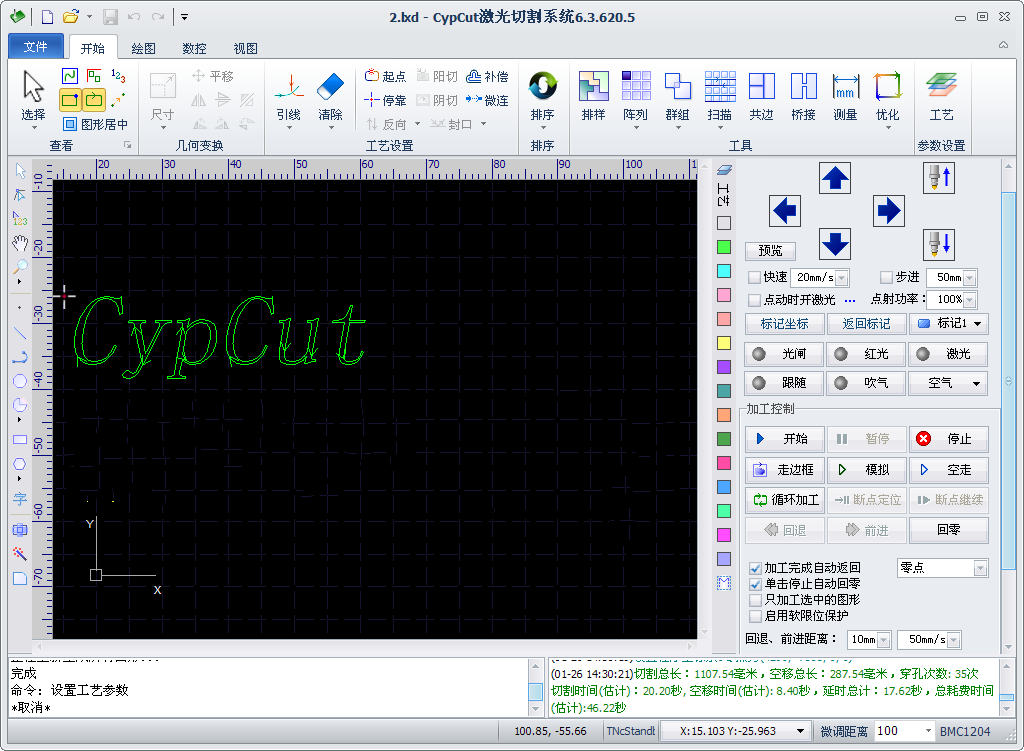

सायपकट कटिंग सिस्टम
• स्वयं उंची समायोजन
• सॉफ्टवेअर संरक्षण
• लेसर बीम पॉवर कंट्रोल
• अचानक शट डाउन पॉइंट रेझ्युमे फंक्शन
• फ्रॉग जंप आणि ऑटो एज पोझिशनिंग फंक्शन
• सिग्नल लॅग टाळण्यासाठी रिअल टाइम प्रतिसाद ज्यामुळे गोलाकार किनारा होतो
तपशील
मुख्य घटकांची यादी | ||
नाही. | घटकाचे नाव | उत्पादक -- मूळ ठिकाण |
1 | मशीन टूल | प्लेट वेल्डिंग मशीन टूल--दहान |
2 | मशीन बीम | अॅल्युमिनियम बीम--दहन |
3 | फायबर लेसर स्त्रोत | रेकस/मॅक्स 1000W--चीन |
4 | लेसर हेड | रेटूल्स-- चीन |
5 | कटिंग सिस्टम | सायपकट -- चीन |
6 | सर्वो मोटर आणि ड्रायव्हर | श्नाइडर - फ्रान्स |
7 | वेग कमी करणारा | शिंपो - जपान |
8 | मार्गदर्शक रेल | हिविन - तैवान |
9 | रॅक आणि पिनियन | तैवानमधील YYC |
10 | आनुपातिक वाल्व | SMC - जपान |
11 | चिल्लर | हानली - चीन |
तपशील | |
लेसर शक्ती | 1000W |
कटिंग क्षेत्र(मिमी)(L×W) | 3000 मिमी × 1500 मिमी |
कमाल कटिंग गती (मी/मिनिट) | 120 मी/मिनिट |
कमाल प्रवेगक | 1.5G |
स्थिती अचूकता | ±0.03mmmm |
पुनरावृत्ती अचूकता | ±0.02 मिमी |
किमान ओळ रुंदी | 0.15 मिमी |
कमाल कटिंग खोली (सौम्य स्टील) | 12 मिमी |
स्टेनलेस स्टील N2 | 5 मिमी |
अॅल्युमिनियम | 3 मिमी |
वाहन चालविण्याचा मार्ग | आयातित सर्वो मोटर |
ट्रान्समिशन मार्ग | आयात केलेला गियर रॅक आणि पिनियन डबल ड्रायव्हर |
विद्युत आवश्यकता | 380V/50Hz.60Amp |
वीज वापर | 12KW |
कामाच्या तुकड्याचे वजन | 800 किलो |
वजन | 5500 किलो |
बाह्यरेखा आकार(मिमी) | 4800mm×2700mm×1900mm (L×W×H) |
पॅलेट चेंजरसह बाह्यरेखा आकार(मिमी) | 8400mm×3000mm×2100mm (L×W×H) |
फायदे आणि अनुप्रयोग
फायदे:
1, विजेच्या वापरावर खर्चात बचत/ co2 लेसर कटिंग मशीनचे फक्त 20-30% समान पॉवर अंतर्गत.
2, साध्या किंवा जटिल भागांची लवचिकता आणि अचूक कटिंग
3, आयातित जागतिक ब्रँड फायबर लेसर/100,000 तासांहून अधिक वेळ
4, आयातित सर्वो मोटर आणि गीअरिंग सिस्टम अचूक कटिंग सुनिश्चित करते
5, अतिरिक्त फिनिशिंगची आवश्यकता नसलेले उच्च दर्जाचे कट
6, उच्च कटिंग गती आणि कार्यक्षम, कटिंग प्लेटची गती 10 मीटर प्रति मिनिट
7, नॉन कॉन्टॅक्ट कट म्हणजे सामग्रीचे कोणतेही गुण किंवा दूषितीकरण नाही
8, अक्षरशः कोणतीही शीट मेटल कापण्याची क्षमता
अर्ज:
लागू साहित्य: स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु स्टील, सिलिकॉन स्टील, स्प्रिंग स्टील, अॅल्युमिनियम, अॅल्युमिनियम मिश्र धातु, गॅल्वनाइज्ड शीट आणि इतर मेटल पाईप्स आणि नळ्या.
लागू उद्योग: हे औद्योगिक पाइपलाइन प्रक्रिया, स्फोट-प्रूफ उपकरणे, लष्करी उद्योग, रासायनिक उद्योग, तेल शोध, दिवे आणि कंदील, धातू प्रक्रिया, लोखंडी भांडी, इमारत इत्यादींमध्ये मोठ्या प्रमाणावर वापरले जाते.
आमची सेवा आणि फायदे
आमची सेवा
1. या फायबर लेसर मशीन आणि फायबर लेसर भागांसाठी दोन वर्षांची वॉरंटी ;इतर मशीन आणि भागांसाठी एक वर्षाची वॉरंटी.
2. 24 तास व्यावसायिक ऑनलाइन तांत्रिक समर्थन.
3. कुशल अभियंता ग्राहकाला TM, Whatsapp द्वारे समस्येचे निराकरण करण्यात मदत करेल.
4. मोफत सॉफ्टवेअर अपडेट.
5. आजीवन देखभाल आणि सुटे भाग पुरवठा.
आमचे फायदे
1. अलीबाबा प्रमाणीकरण एंटरप्राइझ
2. 12 वर्षांचा निर्यात अनुभव
3. 20 वर्षांचा उत्पादन अनुभव
4. OEM आणि ODM सेवा
5. 24 तास ऑनलाइन सेवा
6. जगभरातील डीलर नेटवर्क
तपशील
- अर्ज: लेझर कटिंग
- लागू साहित्य: धातू
- अट: नवीन
- लेसर प्रकार: फायबर लेसर
- कटिंग क्षेत्र: 3000 * 1500 मिमी
- कटिंग गती: 120 मी/मिनिट
- ग्राफिक स्वरूप समर्थित: DXF
- कटिंग जाडी: 1-10 मिमी
- CNC किंवा नाही: होय
- कूलिंग मोड: वॉटर कूलिंग
- नियंत्रण सॉफ्टवेअर: सायपकट
- लेझर स्त्रोत ब्रँड: रेकस/आयपीजी/मॅक्स
- लेझर हेड ब्रँड: Raytools/Precitec
- सर्वो मोटर ब्रँड: यास्कावा
- मार्गदर्शक ब्रँड: HIWIN
- नियंत्रण प्रणाली ब्रँड: Cypcut
- वजन (KG): 5500 KG
- मुख्य विक्री बिंदू: दीर्घ सेवा जीवन
- ऑप्टिकल लेन्स ब्रँड: Raytools
- वॉरंटी: 1 वर्ष
- लागू उद्योग: मॅन्युफॅक्चरिंग प्लांट, शीट मेटल प्रोसेसिंग
- यंत्रसामग्री चाचणी अहवाल: प्रदान
- व्हिडिओ आउटगोइंग-तपासणी: प्रदान
- मुख्य घटकांची वॉरंटी: 2 वर्षे
- मुख्य घटक: लेसर स्रोत
- कमाल कटिंग गती (मी/मिनिट): 120 मी/मि
- कमाल प्रवेगक: 1.5G
- स्थिती अचूकता: ±0.03mmmm
- पुनरावृत्ती अचूकता: ±0.02 मिमी
- किमान ओळ रुंदी: 0.15 मिमी
- कमाल कटिंग खोली (सौम्य स्टील): 12 मिमी
- स्टेनलेस स्टील N2: 5 मिमी
- अॅल्युमिनियम: 3 मिमी
- इलेक्ट्रिकल आवश्यकता: 380V/50Hz.60Amp
- पॅलेट चेंजरसह बाह्यरेखा आकार(मिमी): 8400mm*3000mm*2100mm (L*W*H)
- प्रमाणन: Sgs
- विक्रीनंतरची सेवा प्रदान केली: ऑनलाइन समर्थन, विनामूल्य सुटे भाग, व्हिडिओ तांत्रिक समर्थन
- वॉरंटी सेवा नंतर: व्हिडिओ तांत्रिक समर्थन, सेवा नाही, ऑनलाइन समर्थन, सुटे भाग, फील्ड देखभाल आणि दुरुस्ती सेवा
